Multi Plate Nova Span High Profile Arch

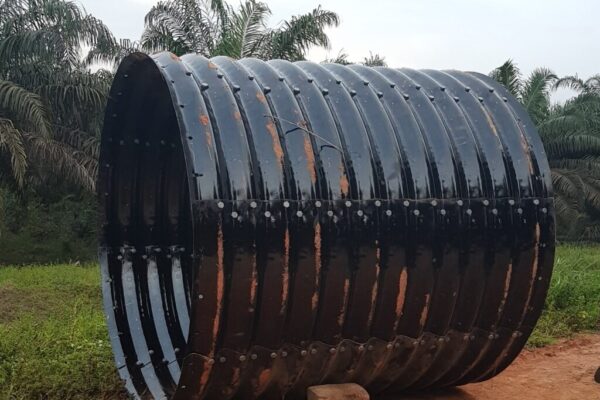

Tipe Nova Span High Profile Arch dari seri Multi Plate adalah struktur baja bergelombang galvanis yang dirakit menjadi lengkung (arch) dengan profil tinggi (High Profile) dan bentang lebar (Nova Span). Produk ini dirancang untuk aplikasi yang memerlukan ruang vertikal besar serta dimensi bentang yang cukup besar — misalnya jembatan, fly-over, underpass dengan clearance tinggi, atau saluran dengan aliran besar. Contoh: situs pabrikan menyebut “tinggi bisa sampai dengan 10 meter”.
Kelebihan & Fitur Utama
Bentang besar + tinggi internal besar → memberi kapasitas aliran atau ruang kendaraan/pejalan kaki yang lebih besar dibanding tipe profil rendah.
Material plat baja bergelombang yang dilapisi galvanis dan dirakit dengan baut mutu tinggi (high tensile) → kekuatan struktur yang tinggi dan ketahanan terhadap korosi.
Modular dan fabrikasi segmen memungkinkan pemasangan lebih cepat dibanding konstruksi beton konvensional, terutama di proyek besar yang menuntut efisiensi waktu.
Fleksibilitas ukuran: karena ini varian “Nova Span High Profile Arch”, ukuran bentang dan tinggi bisa mencapai skala besar.
Aplikasi Umum
embatan dengan bentang lebar dan kebutuhan tinggi internal yang signifikan.
Underpass atau terowongan besar di bawah jalan raya/rel kereta yang memerlukan clearance tinggi.
Saluran aliran besar atau sistem drainase lintas besar dengan kapasitas besar dan kondisi elevasi yang fleksibel.
Spesifikasi
Produk menyebutkan bahwa untuk tipe ini tebal plat 7 mm direkomendasikan karena ukuran bentang dan tinggi cukup besar.
Panjang plat standar ≤2,4 m atau 2,6 m.
Contoh ukuran dari katalog: “tinggi bisa sampai 10 meter” untuk tipe ini.
Karena ukuran besar, perancangan pondasi, timbunan (back-fill), dan sambungan sangat penting agar struktur bekerja dengan baik.
