Multi Plate Underpass (MPU)
Multi Plate Underpass (MPU) adalah sistem struktur baja bergelombang (corrugated galvanized steel plates) yang dirakit dari segmen-plat baja berbentuk lengkung dan dikombinasikan menggunakan baut high-tensile. Tipe ini dirancang khusus untuk aplikasi seperti underpass, saluran besar, atau gorong-gorong di lokasi yang sungai atau saluran cukup dalam namun bentangnya relatif kecil.
Kelebihan & Fitur Utama
Produk modular: plat dan baut high-tensile memungkinkan pemasangan yang lebih cepat dibanding struktur beton konvensional.
Material galvanis anti-korosi: seluruh plat dilapisi hot dip galvanizing untuk memperpanjang umur pakai.
Dimensi spesifik yang cocok untuk kondisi ruang yang terbatas: contoh span 3220 mm hingga 6010 mm dan rise 2780 mm hingga 4680 mm.
Lebih ringan dibanding beton dan bisa mengurangi waktu konstruksi dan volume pondasi berat.
Aplikasi Umum
- Underpass kendaraan atau pejalan kaki di bawah jalan atau rel kereta.
- Gorong-gorong besar atau saluran drainase yang memerlukan profil besar namun lokasi memiliki timbunan atau ketinggian terbatas.
- Crossing jalan atau conveyor yang melewati saluran atau area terbuka di mana struktur prefabrikasi lebih efisien.

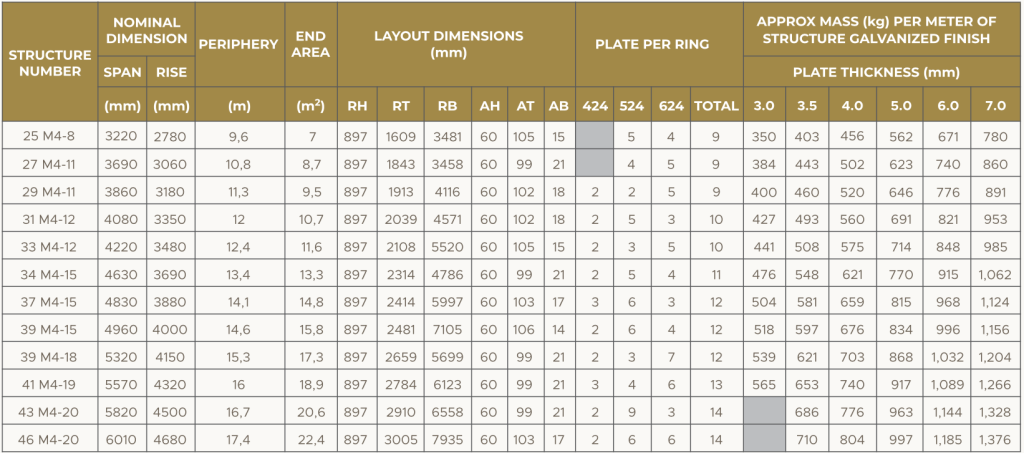

Spesifikasi Umum
Ketebalan plat: 3 mm hingga 7 mm.
Panjang plat standar: 2,4 m per segmen.
Tiga ukuran lebar plat standar: ~940 mm, ~1.175 mm, ~1.410 mm.
