Multi Plate Nova Span Horizontal Ellipse (MP-NSHE)

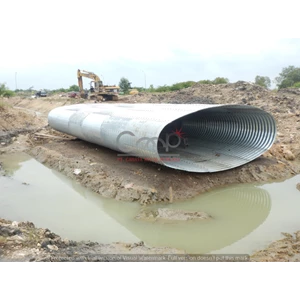

Tipe MP-NSHE adalah jenis saluran atau struktur dari plat baja bergelombang galvanis yang dibentuk dengan profil elips horizontal — yakni lebar (span) lebih besar daripada tinggi (rise). Produk ini dirancang untuk aplikasi yang memerlukan ruang lebar namun pembatasan tinggi vertikal.
Contohnya, digunakan untuk jembatan bentang panjang, saluran irigasi atau drainase besar di mana headroom di atas struktur terbatas.
Kelebihan & Fitur Utama
Bentang lebar dengan tinggi yang relatif kecil → ideal untuk kondisi ruang vertikal terbatas.
Material plat baja bergelombang galvanis: memberikan kekuatan dan ketahanan terhadap korosi.
Sistem modular: segmen-plat diproduksi dan dirakit dengan sambungan baut mutu tinggi memungkinkan pemasangan lebih cepat dibanding beton konvensional.
Ukuran dan bentuk dapat disesuaikan sesuai kebutuhan proyek – fleksibilitas yang tinggi.
Aplikasi Umum
Saluran besar (drainase, irigasi) yang memerlukan lebar tampang besar namun terbatas ruang vertikal.
Jembatan atau underpass dengan bentang lebar namun tinggi total rendah.
Struktur aliran air atau penyaluran di area yang timbunan atau atas struktur harus seminimal mungkin.
Spesifikasi
Gelombang plat dengan pitch sekitar 200 mm x depth 55 mm, ketebalan plat mulai dari 3 mm sampai 7 mm untuk tipe serupa horizontal ellipse.
Lebar plat standar: ~ 940 mm, 1.175 mm, dan 1.410 mm.
Panjang segmen plat: umumnya 2.400 mm atau 2.600 mm standar produksi.
Fondasi dan back-fill harus diperhitungkan dengan baik agar struktur stabil dan tidak mengalami deformasi akibat tanah disekitarnya.
