Multi Plate Superspan Horizontal Ellipse (MP-SHE)
Tipe MP-SHE adalah varian dari sistem pipa baja bergelombang modular yang membentuk profil horizontal ellipse — artinya lebar (span) struktur jauh lebih besar dibanding tingginya (rise). Bentuk ini memungkinkan aliran besar atau ruang melalui struktur dengan ketinggian internal yang relatif rendah, ideal untuk aplikasi saluran besar, jembatan bentang lebar, maupun underpass di mana head-room terbatas.
Produk dirakit dari plat baja bergelombang galvanis yang dipasang dengan sambungan baut mutu tinggi, kemudian didukung oleh timbunan (backfill) dan/atau pondasi sesuai kebutuhan.
Kelebihan & Fitur Utama
Bentang lebar dengan rise rendah: memungkinkan pemanfaatan ruang horizontal maksimal dengan pembatasan tinggi minimal.
Material baja galvanis bergelombang: memberikan kekuatan struktur yang baik dan ketahanan terhadap korosi.
Modular & cepat pemasangan: karena segmen-plat dapat diproduksi dan dirakit di lapangan, dibandingkan konstruksi beton penuh bisa lebih efisien dalam waktu pemasangan.
Fleksibel dalam ukuran: tersedia rentang ukuran yang cukup besar untuk tipe “Superspan”, sesuai kebutuhan proyek yang mensyaratkan kapasitas besar.
Aplikasi Umum
Saluran drainase besar atau sistem irigasi yang memerlukan kapasitas aliran tinggi namun memiliki batasan ketinggian pemasangan.
Jembatan bentang panjang atau struktur penyeberangan (overpass/underpass) di mana ruang vertikal terbatas.
Gorong-gorong atau terowongan utilitas/transportasi yang memerlukan bukaan lebar namun batas head-room atas yang ketat.

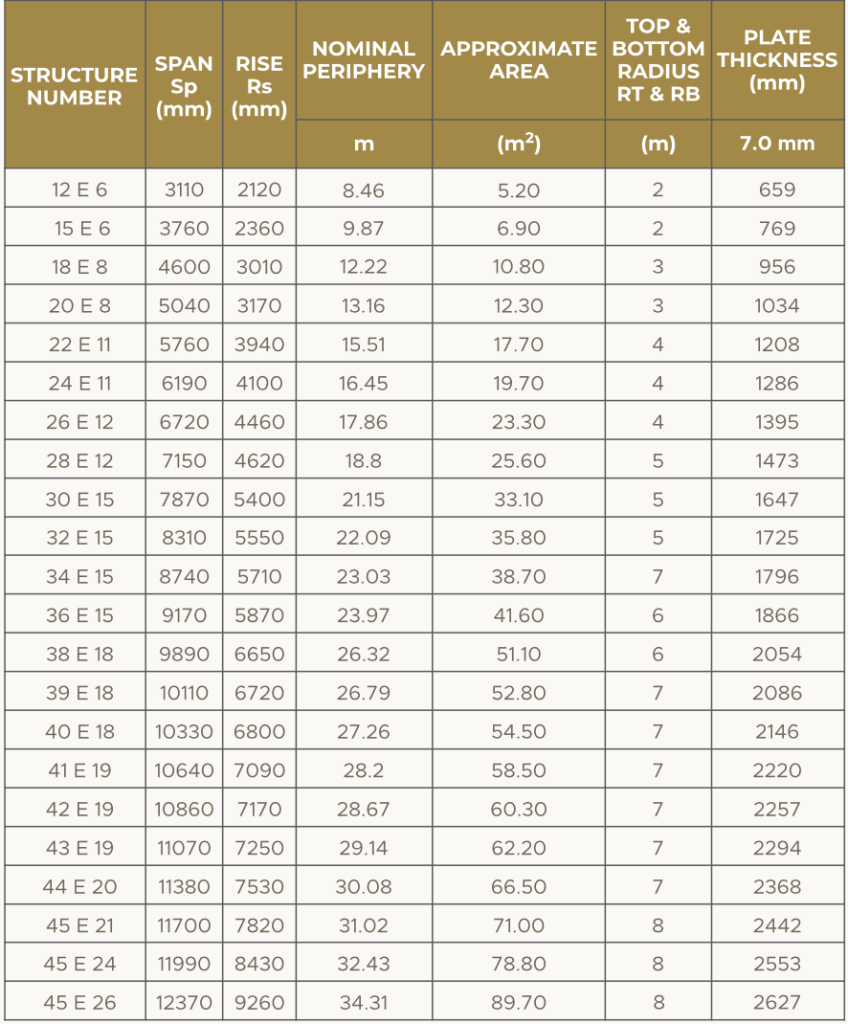

Spesifikasi
Span = 3.110 mm, Rise = 2.120 mm → Area end section ~ 5,20 m²
Span = 3.760 mm, Rise = 2.360 mm → Area end section ~ 6,90 m²
Span = 4.600 mm, Rise = 3.010 mm → Area end section ~ 10,8 m²
