Multi Plate Arch

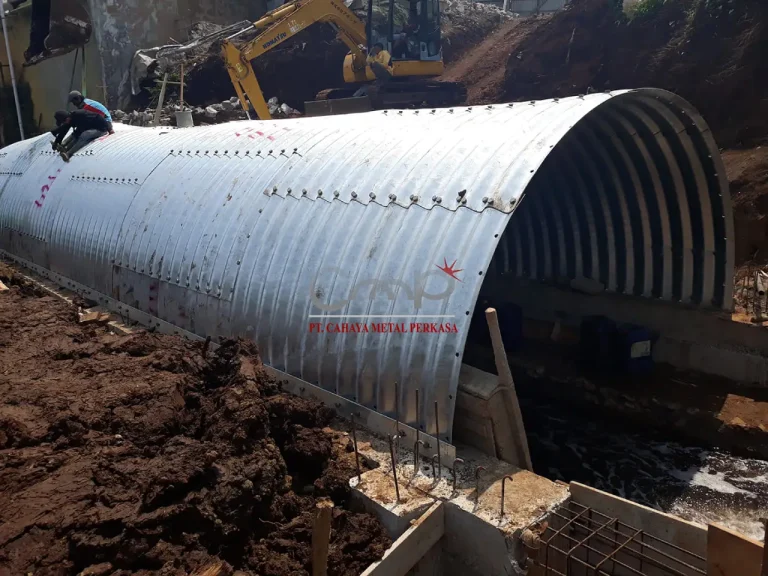

Produk “Multi Plate Arch” (disingkat MPA) adalah jenis struktur baja bergelombang galvanis yang terdiri dari lembaran plat baja bergelombang (corrugated steel plate) yang dilengkungkan—membentuk setengah lingkaran (“arch”)—dan kemudian dirakit menggunakan baut mutu tinggi (high-tensile). goronggorongbaja.id+1
Tipe ini biasanya digunakan sebagai jembatan kecil, gorong-gorong dengan kondisi dasar tidak rata, atau penutup conveyor, cross-road, di mana bentuk arch memungkinkan pembebanan dan back-fill yang efisien.
Kelebihan & Fitur Utama
Bentuk arch memungkinkan bentang yang cukup besar dengan rise (tinggi internal) yang lebih kecil daripada bentuk lingkaran penuh, sehingga cocok untuk lokasi dengan keterbatasan ketinggian. Material berupa plat baja bergelombang dan galvanis: memberikan kekuatan struktural yang baik dan ketahanan terhadap korosi.
Sistem modular: plat-plat diproduksi, dilengkungkan, lalu di-bolt di tempat pemasangan, membuat waktu pemasangan lebih cepat dibanding konstruksi beton penuh.
Fleksibilitas ukuran: MPA tersedia dalam rentang ukuran bentang (span) dan tinggi (rise) yang cukup luas untuk disesuaikan dengan kondisi lapangan proyek.
Spesifikasi
Span (lebar) sekitar 2.000 – 8.500 mm.
Rise (tinggi internal) sekitar 890 – 4.210 mm.
Ketebalan plat: dari sekitar 3,0 mm hingga 7,0 mm.
Panjang plat standar: ~ 2.400 mm.
Sistem sambungan: baut high-tensile, galvanis.
Aplikasi Umum
Gorong-gorong atau saluran drainase di lokasi yang dasar sungai atau kanalannya tidak rata; bentuk arch memudahkan adaptasi di lapangan. goronggorongbaja.id
Jembatan kecil atau layanan crossing jalan yang memerlukan struktur ringan, cepat dibangun, dan efisien.
Tutup conveyor atau saluran utilitas di mana ruang di atas terbatas dan bentuk arch memungkinkan integrasi dengan struktur penutup.
